צילום קווי ביוב: המדריך המלא, מה רואה המצלמה ומה עושים אחר

צילום קווי ביוב הוא תהליך שבו מצלמה אנדוסקופית נכנסת לתוך הצינור ומשדרת תמונה חיה של מצבו מבפנים. כך אפשר לאתר סדקים, שורשי עצים, שקיעות וחסימות בדיוק מלא, בלי לפתוח רצפות ובלי לנחש. זה הכלי שמבדיל בין אבחון אמיתי לבין עבודה עיוורת שעולה כפול.

מה זה בדיוק ולמה זה חשוב

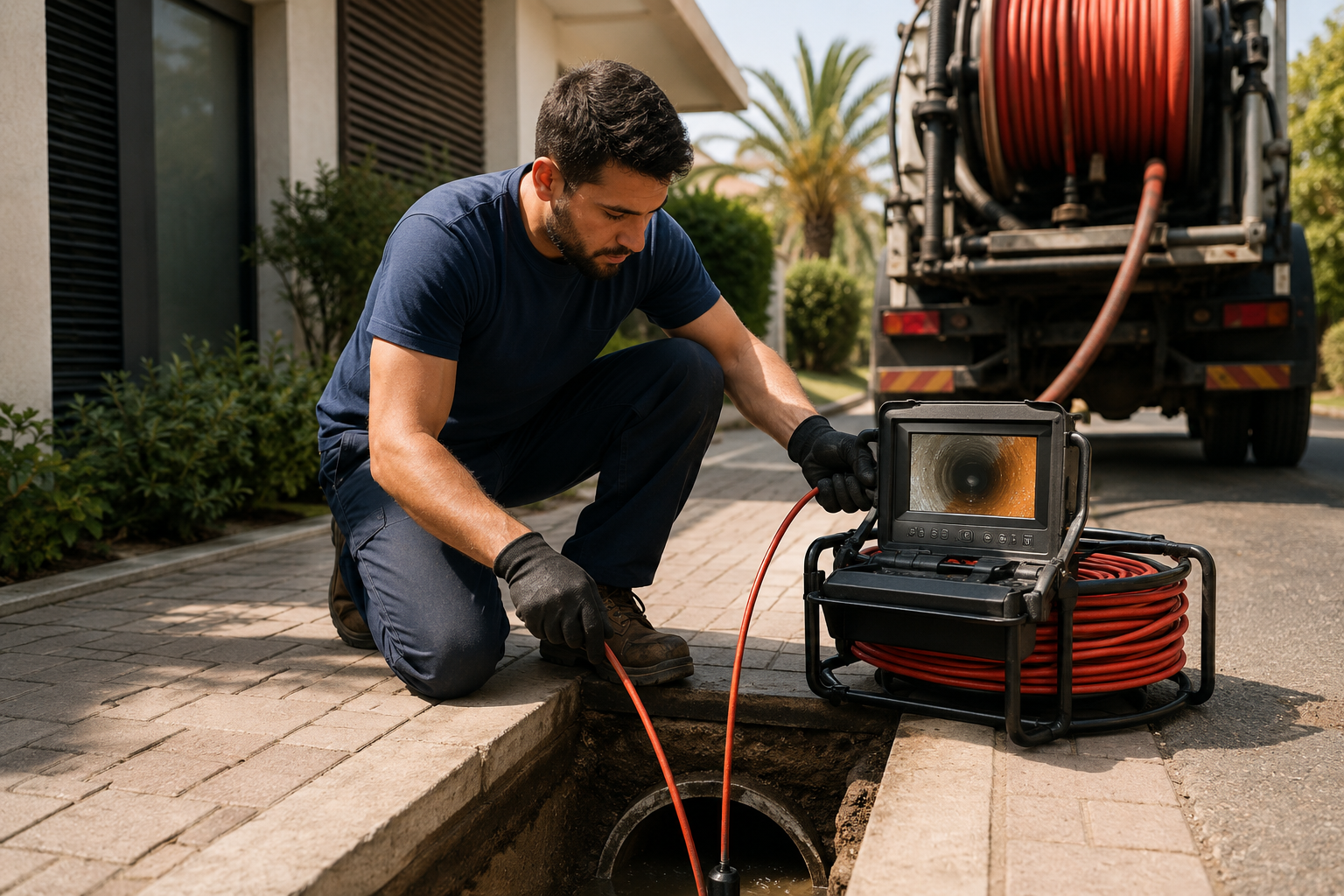

מצלמת הביוב היא ראש קטן עם תאורת LED שמחובר לכבל גמיש. הטכנאי מכניס אותה לצינור דרך פתח ניקוז או מנהולת, ורואה בזמן אמת על מסך מה קורה שם בפנים. כל הצילום מתועד לוידאו ולתמונות.

מה שרואים בפנים הוא בדיוק מה שאי אפשר לאבחן מבחוץ בשום דרך אחרת:

• סדקים ושברים בדפנות הצינור
• שורשי עצים שחדרו פנימה
• שקיעת קטע (belly) שיוצרת כיס מים עומד
• שכבות שומן מוקשות שמצרות את קוטר הצינור
• חיבורים פגומים בין קטעי צינור
• חפצים זרים שנתקעו

ההבדל בין אבחון ויזואלי לניחוש עיוור הוא פשוט: בלי מצלמה, קבלן עלול לפתוח רצפה במקום הלא נכון, לבצע עבודה שלא פותרת את הבעיה, ולחייב אתכם שוב בעוד חצי שנה. הצילום מאתר את הבעיה לפי מטראז' מדויק, וכך העבודה שמגיעה אחריו ממוקדת ויעילה. לפרטים על בדיקת צנרת אנדוסקופית ראו גם את הסקירה בוויקיפדיה.

מתי חייבים לבצע צילום קו ביוב

יש מצבים שבהם צילום הוא חובה מעשית, ויש מצבים שבהם הוא בחירה חכמה. חמשת המקרים העיקריים:

1. לפני קניית דירה או נכס: שמאי לא בודק את מצב הצנרת מבפנים. צילום לפני החתימה חושף ליקויים נסתרים שיכולים לעלות עשרות אלפי שקלים לתיקון.
2. לקבלת טופס 4: רשויות מקומיות רבות באזור השרון מחייבות דוח צילום כתנאי לאישור אכלוס בניין חדש. בלי הדוח, הטופס לא יוצא.
3. אחרי סתימה חוזרת: פתחתם סתימה ותוך כמה שבועות היא חזרה? יש בעיה מבנית שפתיחה רגילה לא תפתור. הצילום מאתר מה מחולל אותה.
4. לפני שיפוץ שמשפיע על הצנרת: לפני שמפרקים אריחים, יוצקים בטון או מעבירים קירות, כדאי לדעת מה מצב הצינורות הקיימים.
5. תחזוקה שגרתית לעסקים ומסעדות: מטבח מסחרי שמייצר כמויות שומן גדולות צריך צילום תקופתי. זה זול בהרבה מסתימה שמשביתה את העסק בשעת עומס.

איך עובד התהליך בפועל: משלב הכניסה עד הדוח

הציוד שמגיע לשטח כולל מצלמת HD עם ראש מסתובב, כבל גמיש שמגיע לעשרות מטרים, ומסך שעליו הטכנאי רואה את התמונה החיה. כל הצילום מתועד.

התהליך עצמו עובר ארבעה שלבים:

1. איתור נקודת הכניסה: הטכנאי מאתר את פתח הניקוז או המנהולת המתאימה לקו שרוצים לבדוק. לפעמים צריך לנקות מעט לפני הכניסה כדי שהמצלמה תוכל לנוע בחופשיות.
2. הכנסת המצלמה ותיעוד: הכבל נכנס לצינור לאט, הטכנאי מתקדם לאורך הקו ומתעד וידאו רציף ותמונות של כל ממצא.
3. קריאת הממצאים: כל בעיה שמתגלה מתועדת לפי מיקום מדויק, בדרך כלל לפי מטראז' מנקודת הכניסה. כך יודעים בדיוק איפה לחפור או לבצע תיקון.
4. דוח כתוב: בסוף מקבלים דוח עם צילומים, תיאור הממצאים, מיקומם והמלצות לטיפול. זה המסמך שמגישים לרשות, מציגים לקבלן, או שומרים לתיעוד.

מה המצלמה מגלה: 6 ממצאים נפוצים בשטח

מניסיון השטח באזור השרון, אלה הממצאים שמופיעים הכי הרבה:

1. חדירת שורשי עצים: שכיח מאוד בבתים פרטיים ישנים. שורשים מחפשים לחות, מוצאים סדק קטן בחיבור, ונכנסים פנימה. עם הזמן הם ממלאים את הצינור וחוסמים את הזרימה לחלוטין.
2. שקיעת קטע (belly): מקטע של הצינור ירד לאורך השנים ויוצר כיס שבו מים ומוצקים נשארים עומדים. זו אחת הסיבות הנפוצות לסתימות חוזרות שלא מתפנות בפתיחה רגילה.
3. סדקים ושברים: בולטים במיוחד בצנרת ישנה העשויה אסבסט-צמנט, חומר שמתפורר עם השנים. הסדקים מאפשרים לאדמה לחדור פנימה ולמים לחדור החוצה, מה שגורם גם לנזקי יסודות.
4. שכבות שומן מוקשות: בעיה קלאסית במסעדות ובמטבחים מסחריים. השומן מצטבר על דפנות הצינור, מצר את הקוטר, ובסוף חוסם לחלוטין.
5. חיבורים פגומים: בנקודות שבהן שני קטעי צינור מחוברים, הצמד יכול להתרופף, להיסדק, או להיכנס פנימה ולהצר את המעבר.
6. חפצים זרים: מגבונים לחים, שאריות בנייה, צעצועים של ילדים. מגבונים לחים הם אחד הגורמים הנפוצים ביותר לחסימות בצינורות ביתיים.

צילום קווי ביוב לטופס 4: מה הרשויות דורשות

טופס 4 הוא אישור האכלוס שהרשות המקומית מעניקה לבניין חדש לפני שדיירים יכולים להיכנס לגור בו. בלי הטופס, הדירה לא ניתנת למסירה חוקית. אחד התנאים שרשויות מקומיות רבות מציבות הוא אישור שמערכת הביוב של הבניין תקינה ומחוברת כראוי.

באזור השרון, כולל חריש, חדרה, פרדס חנה-כרכור ועמק חפר, הרשויות דורשות בדרך כלל הגשת דוח צילום שמאשר שהקו פנוי, שלם ומחובר לתשתית העירונית. הדוח צריך לכלול:

• תיעוד וידאו ותמונות של הקו המלא
• אישור שאין חסימות, שברים או חיבורים פגומים
• ציון מיקום הצינורות ומיקום החיבור לרשת העירונית
• חתימת טכנאי מוסמך

כדאי לוודא לפני הצילום שהדוח שתקבלו עומד בדרישות הספציפיות של הרשות המקומית שלכם, כי הפורמט יכול להשתנות בין עירייה לעירייה.

בדיקת קו ביוב במצלמה לפני קניית דירה: למה זה אחד הדברים החכמים שתעשו

שמאי מקרקעין בודק את מצב הנכס מבחוץ ומבפנים, אבל לא את מצב הצנרת מתחת לרצפה. זה פשוט לא חלק מהבדיקה שלו. כך קורה שקונים דירה, עוברים אליה, ואחרי שלושה חודשים מגלים בעיה בצנרת שמחייבת פתיחת רצפות ותיקון יקר.

בדיקת קווי ביוב במצלמה לפני החתימה נותנת לכם מידע שאין לכם בשום דרך אחרת. אם הצילום מגלה ממצא, יש לכם שלוש אפשרויות:

1. לבקש מהמוכר לתקן לפני העסקה
2. להשתמש בממצא כקלף מיקוח ולהוריד במחיר
3. להחליט שהבעיה גדולה מדי ולא להתקדם עם העסקה

בלי הצילום, אף אחת מהאפשרויות האלה לא פתוחה בפניכם. ואם מגלים בעיה אחרי המעבר, כל עלות התיקון נופלת עליכם. תיקוני צנרת בשיטת אל הרס הם הפתרון הנפוץ כשמוצאים בעיה מקומית, ועלותם נמוכה בהרבה מפתיחת רצפה מלאה, אבל רק אם מאתרים את הבעיה בדיוק מראש.

צילום קו ביוב לוועדי בתים ומנהלי בניינים

בבניין משותף, הצינורות המשותפים שרצים בתוך הקירות ומתחת לרצפות הם באחריות הוועד. כשמתפרצת בעיה, השאלה הראשונה תמיד היא: זה מהדירה של מישהו ספציפי, או מהצנרת המשותפת? בלי צילום אי אפשר לדעת, ומתחילים ויכוחים בין שכנים שיכולים להימשך חודשים.

צילום קו ביוב בבניין משותף עושה שלושה דברים בבת אחת:

• מאתר את מקור הבעיה במדויק: אפשר לראות אם הבעיה בצינור המשותף או בצינור של דירה ספציפית, ולחלק אחריות בהתאם.
• מונע ויכוחים: כשיש תיעוד ויזואלי ברור, אין מקום לפרשנויות. הממצאים מדברים בעד עצמם.
• מגן על הוועד משפטית: תיעוד שמראה שהוועד פעל באחריות ובדק את התשתית שומר עליו במקרה של תביעה מדייר.

כדאי לשלב את הצילום עם שטיפת קווי ביוב באותו ביקור. הצילום מראה מה יש בפנים, השטיפה בלחץ מנקה את מה שצריך, ובסוף מצלמים שוב לאישור. כך הבניין יוצא עם תשתית נקייה ומתועדת.

תחזוקת ביוב לעסקים ומסעדות: צילום שמונע קנסות

עסקי מזון עובדים תחת פיקוח משרד הבריאות, ואחד הדברים שמפקחים בודקים הוא תקינות מערכת הביוב. מסעדה שמפתחת סתימה בשעת עומס, או גרוע מכך, שמגיע אליה מפקח ומוצא מצב ביוב לקוי, עלולה לקבל קנס או להיסגר זמנית.

במטבח מסחרי, שומן וחומרים אורגניים נכנסים לצינורות בכמויות שאין להן שום השוואה לבית פרטי. הצטברות שומן על דפנות הצינורות היא תהליך הדרגתי שלא מורגש עד שהצינור נחסם לחלוטין.

התדירות המומלצת לצילום במטבח מסחרי פעיל היא אחת לשנה לפחות, ואחת לחצי שנה במסעדות עם תפוקה גבוהה. שאיבת בורות שומן היא חלק מאותה מערכת תחזוקה: הבור קולט את השומן לפני שהוא מגיע לצינורות, אבל אם הבור מלא או שהצינורות שלפניו סתומים, השומן עובר ישירות לקו הראשי.

תיעוד שגרתי של מצב הצנרת גם מגן עליכם בביקורת. כשמגיע מפקח ואתם יכולים להראות דוח צילום עדכני שמאשר שהמערכת תקינה, זה מדבר בשבילכם.

בדיקת קווי ביוב במצלמה לעומת שיטות אבחון אחרות

לפני שמצלמות אנדוסקופיות הפכו לנגישות, האפשרויות לאבחון בעיות בצנרת היו מוגבלות. השוואה בין השיטות הנפוצות:

• מצלמה אנדוסקופית: רואה בדיוק מה קורה בפנים, מאתרת את מיקום הבעיה לפי מטראז', מתאימה לרוב סוגי הצינורות. מגבלה: לא עובדת טוב בצינורות מלאים לגמרי בשפכים בלי ניקוי מקדים.
• בדיקת לחץ מים: מאשרת אם יש נזילה, אבל לא מאתרת את מיקומה המדויק ולא מראה מה גורם לה.
• פתיחת רצפה עיוורת: השיטה הישנה. פותחים במקום שנראה הגיוני ומקווים שהבעיה שם. לא פעם פותחים במקום הלא נכון ואז פותחים שוב. יקר, מלוכלך, ולוקח זמן.

מתי מצלמה לא מספיקה? כשהצינור שבור לחלוטין ומלא בפסולת שמונעת מהכבל להתקדם, לפעמים צריך קודם פתיחת סתימות בביוב בלחץ מים ורק אחר כך לצלם. אם יש חשד לנזילה מתחת לבטון שצינורות הביוב לא מגיעים אליה, ייתכן שנדרשת בדיקת גז או בדיקה אקוסטית משלימה.

היתרון המרכזי של המצלמה הוא הדיוק: כשיודעים בדיוק איפה הבעיה, העבודה שמגיעה אחריה ממוקדת. פחות פתיחות, פחות נזק, פחות עלות.

צילום ביוב באזור השרון, חדרה וחריש: מה כדאי לדעת

אזור השרון מציג אתגר ייחודי לכל מי שעוסק בתשתיות ביוב. חלק גדול מהבתים הפרטיים, במיוחד בחדרה, פרדס חנה-כרכור ויישובי עמק חפר, נבנו בשנות ה-60 עד ה-80. הצנרת בבתים האלה עשויה לרוב מאסבסט-צמנט, חומר שהיה נפוץ מאוד בבנייה ישראלית של אותה תקופה.

הבעיה עם אסבסט-צמנט היא שהוא מתפורר עם השנים. הדפנות נשחקות, נוצרים סדקים, ובמיוחד נוצרות שקיעות של קטעים שלמים. ה-belly, כיס המים שנוצר בנקודה שהצינור ירד, הוא ממצא שכיח מאוד בצילומי קו ביוב בבתים ישנים באזור. פתיחת סתימה רגילה לא תפתור אותו, כי הבעיה מבנית ולא חסימה בנקודה.

הפתרון הנכון, בין אם פאצ' מקומי ובין אם החלפת קטע שלם, מתאפשר רק אחרי שהמצלמה מאתרת את המיקום המדויק. בלי הצילום, קבלן שיפוצים עלול לפתוח רצפה במקום הלא נכון ולגלות שהבעיה נמצאת חצי מטר הלאה.

חריש היא עיר חדשה עם תשתיות חדשות, אבל גם שם הצילום רלוונטי: לטופס 4 של בניינים חדשים, אחרי עבודות בנייה שעלולות לפגוע בצנרת, ולאבחון בעיות בחיבורים חדשים שלא בוצעו כראוי.

מבחינת זמני הגעה, הביקוש לצילום קווי ביוב עולה בחורף: הגשמים מגבירים את לחץ המים בקרקע, שורשי עצים מתרחבים, ובעיות שהיו סמויות כל הקיץ מתפרצות. כדאי לא לחכות לרגע הבעיה ולתזמן בדיקה מקדימה בסתיו.

שאלות נפוצות

כמה זמן לוקח הצילום?

צילום קו ביוב סטנדרטי בבית פרטי לוקח בדרך כלל בין 30 דקות לשעה, תלוי באורך הקו ובמספר נקודות הכניסה. בניין משותף עם מספר קווים יכול לקחת יותר. הטכנאי יכול לתת הערכת זמן לפני שמגיע.

האם צריך להכין משהו לפני שמגיעים?

לא הרבה. כדאי לוודא שהגישה לפתחי הניקוז ולמנהולות פנויה. אם יש ריהוט מעל פתחי ניקוז פנימיים, כדאי להזיז אותו מראש. בדרך כלל הטכנאי לא צריך גישה לכל הדירה, רק לנקודות הכניסה לקו.

האם ניתן לצלם צינורות קטנים בקוטר 50-75 מ"מ?

כן. מצלמות ביוב מקצועיות מגיעות עם ראשים בגדלים שונים ומתאימות לצינורות החל מ-50 מ"מ ומעלה. צינורות ניקוז פנימיים בבית הם בדרך כלל בקוטר 75-100 מ"מ, וצינורות ביוב ראשיים בקוטר 100-150 מ"מ.

מה מקבלים בסוף?

בסוף הצילום מקבלים דוח כתוב עם תיאור הממצאים, תמונות ממוספרות מהצילום, ציון מיקום הבעיות לפי מטראז', והמלצות לטיפול. לצורך טופס 4, הדוח מותאם לדרישות הרשות המקומית הרלוונטית.

האם הצילום כולל גם פתרון הבעיה?

הצילום הוא שלב האבחון. הוא לא כולל את התיקון עצמו, אבל הוא מה שמאפשר לבצע את התיקון הנכון. אחרי שיש דוח עם מיקום מדויק, אפשר להחליט על הפתרון המתאים: פאצ', החלפת קטע, שטיפה בלחץ, או שאיבה.

אם אתם לפני רכישת נכס, מתמודדים עם סתימה חוזרת, או צריכים דוח לטופס 4, צוות טוהר מבצע צילום קווי ביוב באזור השרון, חדרה, חריש, פרדס חנה ועמק חפר. מגיעים עם ציוד מלא, מסיימים עם דוח מפורט, ונותנים תשובה ישרה על מה שמצאו.

צרו קשר לתיאום ביקור.

מדריכים קשורים בנושא

• שטיפת קווי ביוב בלחץ מים: מתי צריך ואיך עובד התהליך
• תיקוני צנרת בשיטת אל הרס: מה זה פאצ' ומתי הוא הפתרון הנכון
• שאיבת בורות שומן: תדירות, עלות וחובות חוקיות לעסקי מזון
• פתיחת סתימות בביוב: מה עושים כשהמים לא יורדים

שאלות נפוצות

כמה עולה צילום קו ביוב?

המחיר משתנה לפי אורך הקו, מספר נקודות הכניסה ומיקום הנכס. בית פרטי עם קו אחד עולה בדרך כלל בין 400 ל-800 שקלים. בניין משותף עם מספר קווים יקר יותר. כדאי לבקש הצעת מחיר הכוללת את הדוח הכתוב.

האם כדאי לבצע צילום ביוב לפני קניית דירה יד שנייה?

כן, בהחלט. שמאי מקרקעין לא בודק את מצב הצנרת מתחת לרצפה. צילום לפני החתימה חושף ליקויים נסתרים שיכולים לעלות עשרות אלפי שקלים לתיקון, ומאפשר לנהל מו"מ על המחיר או לדרוש תיקון לפני העסקה.

מה ההבדל בין צילום קו ביוב לבין פתיחת סתימה?

פתיחת סתימה מטפלת בחסימה קיימת אבל לא מסבירה מה גרם לה. צילום הוא שלב האבחון, הוא מראה מה בדיוק קורה בתוך הצינור ואיפה. כשיש סתימות חוזרות, הצילום הוא הדרך היחידה לדעת אם הבעיה מבנית ולא רק הצטברות.

כמה זמן לוקח צילום קו ביוב?

בבית פרטי עם קו אחד, בין 30 דקות לשעה. בניין משותף עם מספר קווים עשוי לקחת יותר. הטכנאי יכול לתת הערכת זמן לפני ההגעה לפי פרטי הנכס.

האם צילום קו ביוב נדרש לטופס 4?

ברשויות מקומיות רבות, כן. באזור השרון, חדרה, חריש ועמק חפר נדרש בדרך כלל דוח צילום שמאשר שהקו פנוי, שלם ומחובר לתשתית העירונית. הפורמט המדויק משתנה בין רשות לרשות, כדאי לבדוק מראש.

מה ההבדל בין מצלמת ביוב לבדיקת לחץ מים?

בדיקת לחץ מים מאשרת אם קיימת נזילה, אבל לא מראה היכן היא ומה גרם לה. מצלמת ביוב מספקת תמונה ויזואלית מלאה של פנים הצינור, כולל מיקום מדויק של כל ממצא לפי מטראז'. לאבחון מקיף, המצלמה עדיפה בהרבה.
